一、贴片屏蔽电感GCDH产品特征：
1.耐大电流，低直流电阻 2.具有小型化，高品质，高能量储存和低电阻之特性
3.磁性屏蔽结构,适用于回流焊SMT工艺,无铅产品，符合RoHS指令。
贴片屏蔽电感用途：
二、贴片屏蔽电感GCDH应用领域：电视，智能家居，LED照明，汽车产品，无线遥控系统以及低压供电模块等其它电子仪器设备。
三、贴片功率电感GCDH封装尺寸及尺寸列表（UNIT: mm）

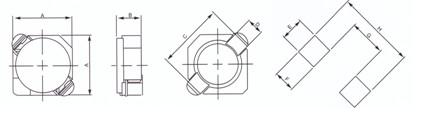

2D09/2D11/2D14/2D18/3D12
TYPE | A（max） | B（max） | C（max） | D | E | F | G | H | |
GCDH2D09 | 3.2 | 1.15 | 3.30 | 1.10 | 1.30 | 1.30 | 1.70 | 4.30 | |
GCDH2D11 | 3.20 | 1.20 | 3.30 | 1.10 | 1.30 | 1.30 | 1.70 | 4.30 | |
GCDH2D14 | 3.20 | 2.00 | 3.30 | 1.00 | 1.30 | 1.30 | 1.70 | 4.30 | |
GCDH2D18 | 3.20 | 2.00 | 3.30 | 1.00 | 1.30 | 1.30 | 1.70 | 4.30 | |
GCDH3D12 | 4.00 | 1.4 | 4.4 | 1.1 | 1.5 | 1.4 | 2.4 | 5.2 | |

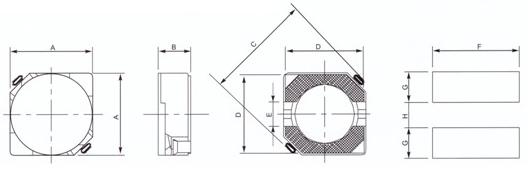

3D16/3D28/4D18/4D28/5D18/5D28/5D48/6D28/6D38
TYPE | A（max） | B（max） | C（max） | D | E | F | G | H |
GCDH3D16 | 4.00 | 1.80 | 5.90 | 3.50 | 1.30 | 4.30 | 1.65 | 1.30 |
GCDH3D28 | 4.00 | 3.00 | 5.90 | 3.50 | 1.30 | 4.30 | 1.65 | 1.30 |
GCDH4D18 | 5.00 | 2.00 | 6.90 | 4.50 | 1.50 | 5.30 | 1.90 | 1.50 |
GCDH4D28 | 5.00 | 3.00 | 6.90 | 4.50 | 1.50 | 5.30 | 1.90 | 1.50 |
GCDH5D18 | 6.00 | 2.00 | 8.20 | 5.50 | 2.00 | 6.30 | 2.10 | 2.00 |
GCDH5D28 | 6.00 | 3.00 | 8.20 | 5.50 | 2.00 | 6.30 | 2.15 | 2.00 |
GCDH5D48 | 6.00 | 5.00 | 8.20 | 5.50 | 2.00 | 6.30 | 2.15 | 2.00 |
GCDH6D28 | 7.00 | 3.00 | 9.50 | 6.50 | 2.00 | 7.30 | 2.65 | 2.00 |
GCDH6D38 | 7.00 | 4.00 | 9.50 | 6.50 | 2.00 | 7.30 | 2.65 | 2.00 |
8D28/8D38/8D43/8D58
TYPE | A（max） | B（max） | C（max） | D | E | F | G | H | I | |
GCDH8D28 | 8.30 | 3.00 | 5.90 | 1.20 | 2.50 | 6.10 | 10.10 | 2.00 | 2.80 | |
GCDH8D38 | 8.30 | 4.00 | 5.90 | 1.20 | 2.50 | 6.10 | 10.10 | 2.00 | 2.80 | |
GCDH8D43 | 8.30 | 4.50 | 5.90 | 1.20 | 2.50 | 6.10 | 10.10 | 2.00 | 2.80 | |
GCDH8D58 | 8.30 | 6.00 | 5.90 | 1.20 | 2.50 | 6.10 | 10.10 | 2.00 | 2.80 | |
四、贴片屏蔽电感GCDH规格书下载：

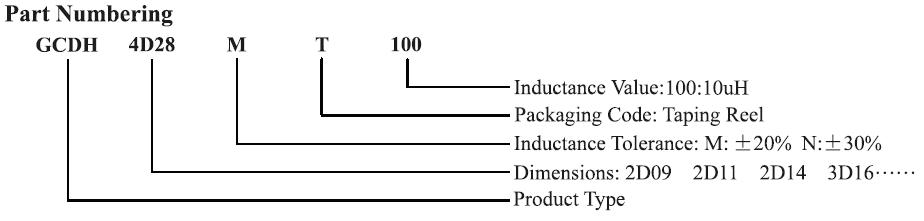

五、贴片功率电感编码系统 ：
